产品概述

IGBT中频电源是中频熔炼炉的核心配套供电设备，采用成熟的绝缘栅双极型晶体管逆变技术，整体电路结构简洁、运行稳定、适配性强。设备可将常规工频交流电转换为中频交变电流，为熔炼炉体提供稳定的交变电源支持，广泛适配有色金属、贵金属、合金及钢铁物料的熔炼生产，是中小型熔炼设备主流配套电源配置。

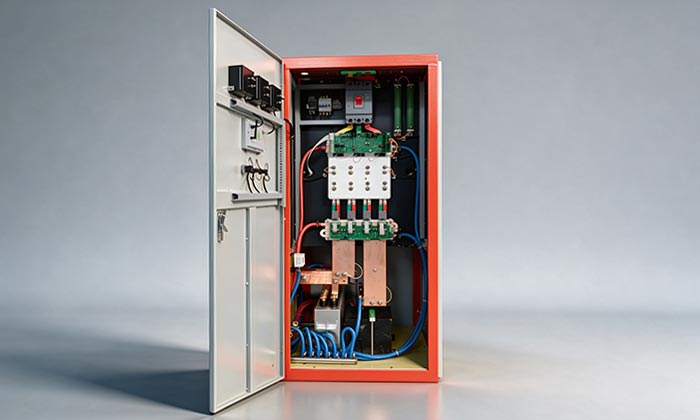

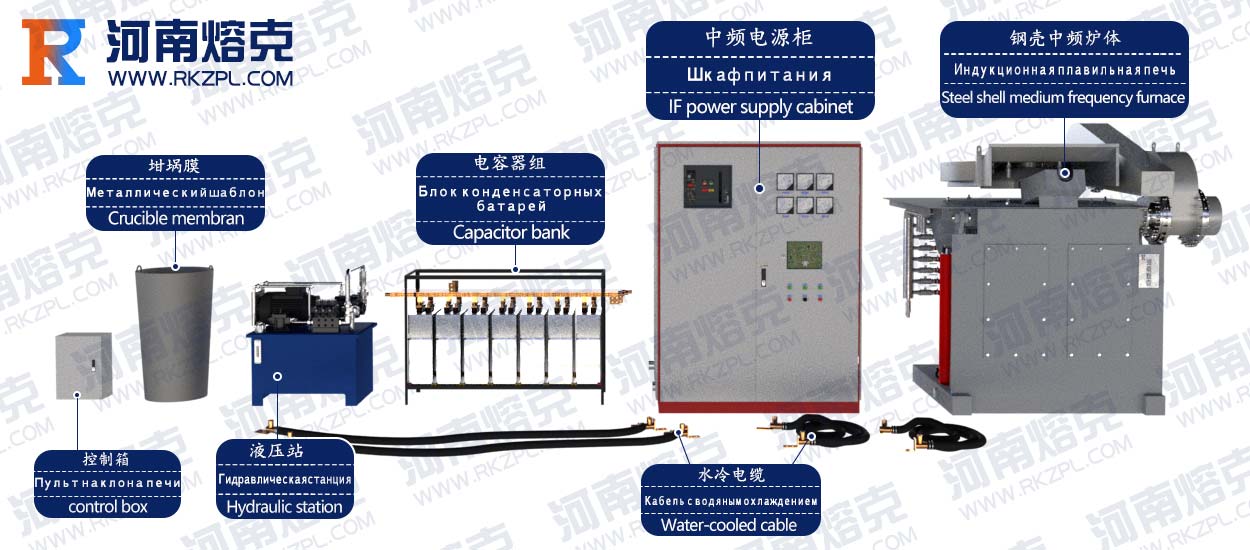

IGBT中频电源柜体主要由IGBT逆变模块、整流单元、滤波单元、控制系统、保护检测单元等结构组成，搭配设备配套补偿电容器组、水冷系统协同运行。设备运行过程平稳，电流输出均匀，可匹配熔炼炉的升温、恒温、换料全流程工况，助力设备实现低损耗、高均匀性的金属熔炼作业，适配各类中小型常态化熔炼生产场景。

可以根据用户需要设计不同功率，不同熔炼速度及容量的非标产品

核心特征

• 运行能耗可控：采用IGBT全桥逆变变频技术，电能转化环节损耗小，电能利用率表现优异，相较传统电源配置能耗有所优化，长期使用可合理控制生产用电成本。搭配封闭式熔炼工况，可进一步减少热能流失，降低生产能耗。
• 运行工况稳定：模块式电路结构设计成熟，电流、电压输出波动小，中频输出频率稳定，可持续为炉体提供平稳磁场输出，降低熔炼过程中的温度波动，保障熔炼作业连续性与稳定性。
• 启动性能优异：支持冷炉空载轻松启动，启动成功率高，无冲击电流，对电网扰动小，适配频繁启停、频繁换料的生产工况，生产适配性灵活。
• 智能防护齐全：搭载过流、过压、过热、缺相等多重检测防护机制，设备运行异常时可及时响应保护，降低设备故障概率，减少停机维修频次，提升设备连续作业时长。
• 操控便捷可调：配套数字化控制系统，功率、频率等运行参数可按需调节，适配不同容量、不同材质、不同熔炼速度的生产需求，操作简单，适配常规生产操作流程。
• 适配定制性强：可匹配0.1-3吨常规铝壳熔炼炉，同时支持根据用户非标功率、熔炼产能需求进行适配调整，满足个性化熔炼生产配置需求。
• 设备运维简便：模块化集成结构布局规整，部件通用性强，故障排查便捷，日常维护流程简单，可降低设备后期运维的时间与成本投入。

工作原理

IGBT中频电源通过整流、变频、逆变多级电路转换，将工业工频交流电转换为可控的中频交变电流，输送至炉体感应线圈。感应线圈通电后产生持续交变磁场，磁场穿透炉内金属物料，使金属内部产生感应涡流，涡流依托金属自身电阻转化为热能，自主完成物料升温、熔化的全过程。整套作业流程升温平稳、熔炼均匀、能耗损耗可控，可匹配各类金属熔炼工艺需求。

适配技术参数

• 适配炉体容量：0.1-5吨（具体适配吨位根据功率及熔炼金属定制）
• 氧化损耗：<1%
• 功率因数：≥0.95
• 工作频率：1-8kHz可调（可定制）

适配应用场景

主要配套中小型中频熔炼炉，广泛应用于有色金属熔炼、贵金属提炼、小型钢铁冶炼、五金铸造、合金熔炼、金属保温、废旧金属回收重熔等生产场景，适配中小型工厂常态化熔炼作业。

IGBT中频电源技术参数
